[QLGT] Colorea la pendiente para evaluar el riesgo de aludes

Mensaje por Mitxel » Jue Mar 14, 2013 1:01 pm

Hola
En las siguiente lineas se habla de:
  • Programa Qlandkartegt
    Archivo DEM, Modelo digital del terreno
    Metodo de reduccion elemental

Si estas cosas no te suenan hay un GLOSARIO al final con una explicacion sobre cada una de ellas.

Cuando preparamos un itinerario en casa es interesante saber las pendientes que nos vamos a encontrar para evaluar la dificultad y el riesgo. Es algo que se puede hacer con una escala como la que pusimos por aqui hace tiempo, pero es laborioso.

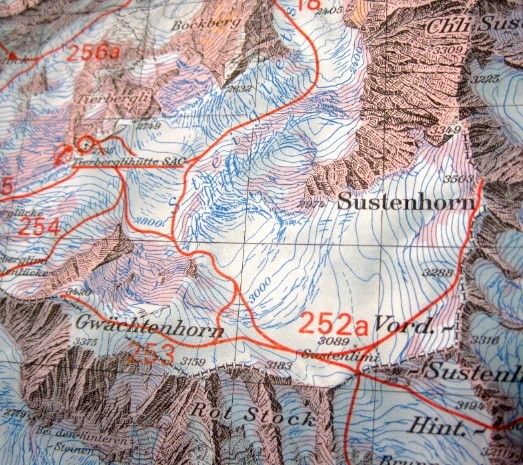

Algunos mapas en papel como los de swisstopo de la serie S (dedicados al esqui de travesia) colorean con un tono rosa superpuesto aquellas zonas que tienen mas de 30º de inclinacion, aqui teneis un ejemplo:
Imagen
De un golpe de vista tenemos una apreciacion global de las zonas que sobrepasan los 30º. Esto, que de momento no lo he visto en nigun mapa de los que se editan por aqui, es util pero no es muy preciso (o mas de 30º, o nada).

La buena noticia es que ahora con el programa de cartografia QLandkarteGT podemos hacer lo mismo en nuestros mapas digitales, pero con mas detalle y de forma dinamica. La última actualizacion de QLGT (1.7.0) incorpora una funcion que interpreta el archivo dem que asociemos al mapa, y colorea las pendientes en funcion de sus grados de inclinacion.Para entenderlo aqui va una muestra:

Este es el topopiris 2.7 con el DEM de pilpil 20x25m, aplicando el clasico sombreado que realza el relieve, para una zona bastante conocida del pirineo: Bisaurin

Imagen

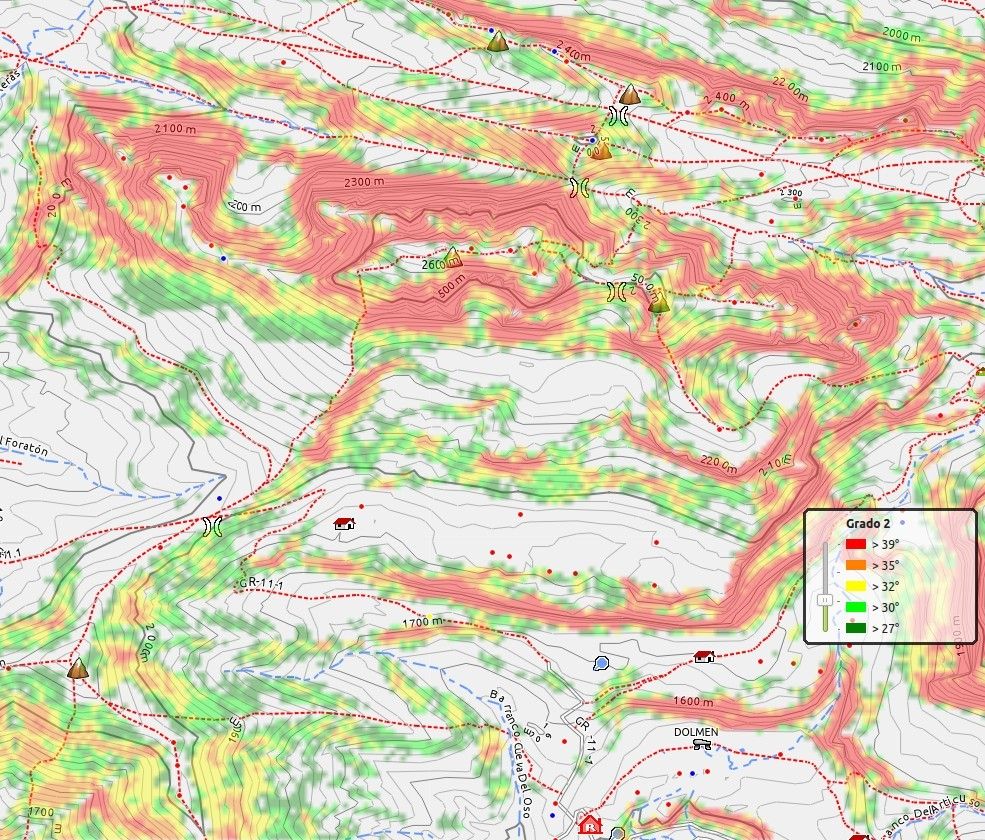

Ahora el mismo mapa y mismo DEM, aplicandole la visualizacion de pendientes:

Imagen

Y lo mismo pero sobre el mapa raster IGN 1:25.000 de la misma zona:

Imagen

Un poco mas cerca, vamos a centrarnos en la zona del Puntal de Secus,
Imagen
creo que no hay que explicar mucho , se diferencia claramente cual de los dos collados es mas favorable en cuanto a inclinacion, o cual podria ser sobre el papel la traza mas favorable para pasar por alli, y cuales son las zonas que requeriran de mayor precaucion o chequear in-situ. ( por cierto la collada del Bozo hacia el O tiene una guapa esquiada)

Esta superposicion de colorines se activa/desactiva con un solo click en un boton de la barra de estado. Asi podemos analizar de un vistazo las pendientes que nos vamos a encontrar, sin necesidad de tirar de escala de pendientes.(la tarjeta sigue estando bien, pero para llevar con el mapa en la mochila)

Pero la cosa no se queda ahi, por que este coloreado de pendientes es dinamico. En la parte derecha de la imagen hay una leyenda con una barra deslizante para indicar un nivel de riesgo de avalanchas del 1 al 4 (En principio deberiamos marcar el nivel que se anuncie en el boletin de avalanchas). Cuando variamos este parametro, QLGT cambia al instante los colores del mapa, utilizando el mismo rango de pendientes y esquema de colores que veis en esta tarjeta de evaluacion de riesgo del club alpino aleman y que esta basada en el metodo de reduccion elemental.
Imagen

En definitiva, estamos visualizando el metodo de reduccion elemental aplicado directamente sobre nuestro mapa. A mi me parece genial.

Por supuesto el merito de todo esto es del autor del programa Qlandkartegt kk2:) , yo solo os lo cuento lo mejor que puedo y os animo a probarlo,...
Como siempre espero que sea util y le saqueis chispas :D
(tambien lo posteare en algun otro foro, espero no aburrir :roll: y si el moderador considera moverlo a otra seccion pues adelante)

Notas importantes:

  • - Los colorines ni habilitan ni prohiben, tan solo aportan una informacion basada en el metodo de reduccion elemental.
    (posiblemente los mas expertos se fijen mas en la cifra de la pendiente que aparece en la leyenda)

    - Esto es un buen punto de partida para preparar los itinerarios en casa, y a partir de ahi cada cual podra evaluar y afinar segun su criterio.

    - Logicamente dependemos de la resolucion del DEM (distancia entre cada punto de la malla), y en zonas como Picos de Europa, por su relieve tan caracteristico, puede que aplicar un Dem no sea muy preciso, pero en fin , es cuestion de tenerlo en cuenta.
--------------------
GLOSARIO:
por si se te escapa algun concepto de esta mezcla de cartografia/riesgo/colorines, aqui va una explicacion mínima de los ingredientes utilizados en esta receta


Qlandkartegt
es un programa de cartografia gratuito y libre, que nos permite trabajar con mapas raster (ej: mosaicos) y vectoriales (ej: mapas para garmin) Es capaz de cargar mapas de nuestro disco duro y mapas online. Tiene todas las funciones tipicas para crear editar y visualizar nuestros tracks, waypoints y rutas, y tambien para geolocalizar nuestras fotos. Es capaz de asociar un fichero de alturas DEM para ver los perfiles y alturas del terreno. Hay versiones para Linux, windows y Mac.
esta es la pagina del proyecto QlandkarteGT desde donde puedes descargar el programa: http://www.qlandkarte.org/
y en este hilo de foromtb en castellano se recopila mucha informacion de ayuda y sobre su uso:
http://www.foromtb.com/showthread.php?7 ... omentarios

Archivo DEM: (digital elevation model) Modelo digital del Terreno.
Es un archivo que contiene los datos de elevacion para unos puntos determinados del terreno. Habitualmente estos puntos conforman una malla ortogonal a distancias fijas. Los programas de cartografia utilizan estos datos para trazar perfiles, generar curvas de nivel, visualizar el terreno en 3d... y tambien estimar la pendiente.

DAV snow card
Es una tarjeta de ayuda para la evaluacion del riesgo de avalanchas editada (y vendida) por el DAV (club alpino aleman). Presenta una grafica en la que relaciona la inclinacion de la pendiente con el nivel de riesgo de los boletines de avalanchas, y nos devuelve un color del verde al rojo.
El verde representa la zona en la que las avalanchas son menos frecuentes (aunque no imposibles) y el rojo la zona en la que estadisticamente son mas numerosas. Esta basada en el Metodo de Reduccion Elemental de Munter. Existen tarjetas similares de otros clubs y asociaciones, cada una con sus variantes y particularidades (y sus discusiones).
mas informacion aqui http://www.av-snowcard.de/ (en aleman, tb podeis probar a traducir al ingles con algun traductor online)

Metodo de Reduccion Elemental
Ideado por Werner Munter como una regla simple y facil de aplicar por cualquier persona, sin necesidad de ser experta en nivologia, relaciona dos factores objetivos: la pendiente y el nivel de riesgo del boletin de avalanchas, y se podria resumir en
con riesgo 4 (FUERTE) = puedes esquiar en pendientes < 30º
con riesgo 3 (NOTABLE) = puedes esquiar en pendientes < 35º
con riesgo 2 (LIMITADO) = puedes esquiar en pendientes < 40º

Esto es para las zonas desfavorables (que suelen citarse en el boletin por altitud, orientacion, tipo), y para el resto de zonas se admite una correcion bajando una linea (un nivel menos de riesgo) .
Seguir esta regla hace disminuir el riesgo, pero no por ello dejaremos de observar y evaluar in-situ, ni dejaremos de lado las cosas basicas: distancias de separacion, arva pala y sonda... (sentido comun)

Existe además otro metodo de reduccion (tambien llamado profesional), mucho mas flexible, que considera mas factores, y esta pensado para las personas que tienen mas conocimiento y experiencia. Sobre los metodos de reduccion y los filtros 3x3 podreis encontrar mas informacion en la red, ....y en la biblioteca. :D
-----------------
Última edición por Mitxel el Vie Mar 15, 2013 9:30 am, editado 1 vez en total.

ricardo1000
Moderador_secreto
Moderador_secreto
Mensajes: 1227
Registrado: Mar Oct 12, 2010 5:08 pm

Re: [QLGT] Colorea la pendiente para evaluar el riesgo de aludes

Mensaje por ricardo1000 » Jue Mar 14, 2013 5:23 pm

Buenas tardes
muy interesante el aporte.Un poco laborioso pero muy bien explicado.
Muchas gracias por compartirlo kk2:)


Bichu
Mensajes: 319
Registrado: Mié Mar 08, 2006 8:38 am
Ubicación: Lugones
Contactar:

Re: [QLGT] Colorea la pendiente para evaluar el riesgo de aludes

Mensaje por Bichu » Jue Mar 14, 2013 11:24 pm

kk2:) kk2:) Gran explicación. Hacen buenos mapas estos Suizos.
